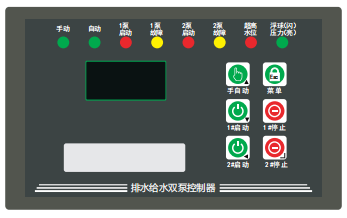

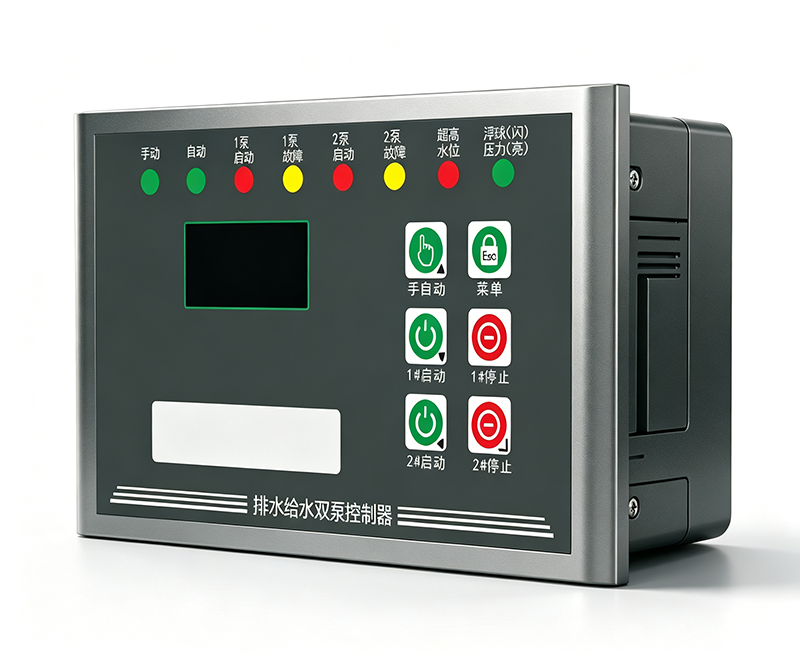

显示窗口：
1.待机状态，显示三相电压平均值。
2.启动的时候，显示三相电流平均值。
3.有故障发生的时候，显示故障代码。
4. 控制器解锁时，显示输入的密码。
|
|

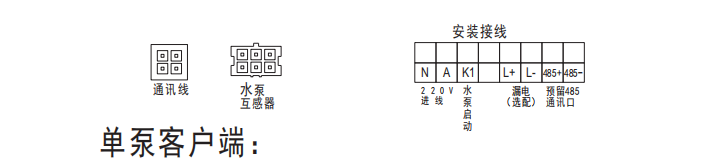

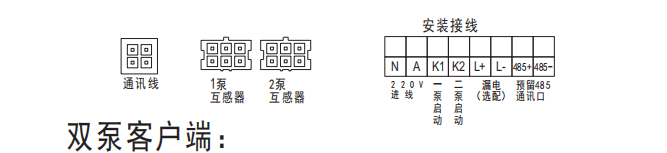

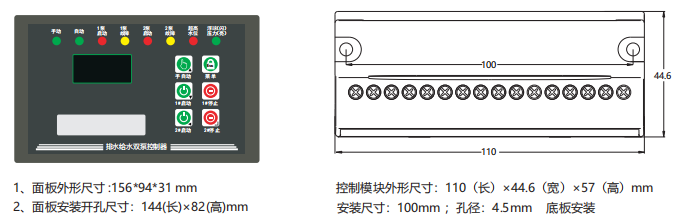

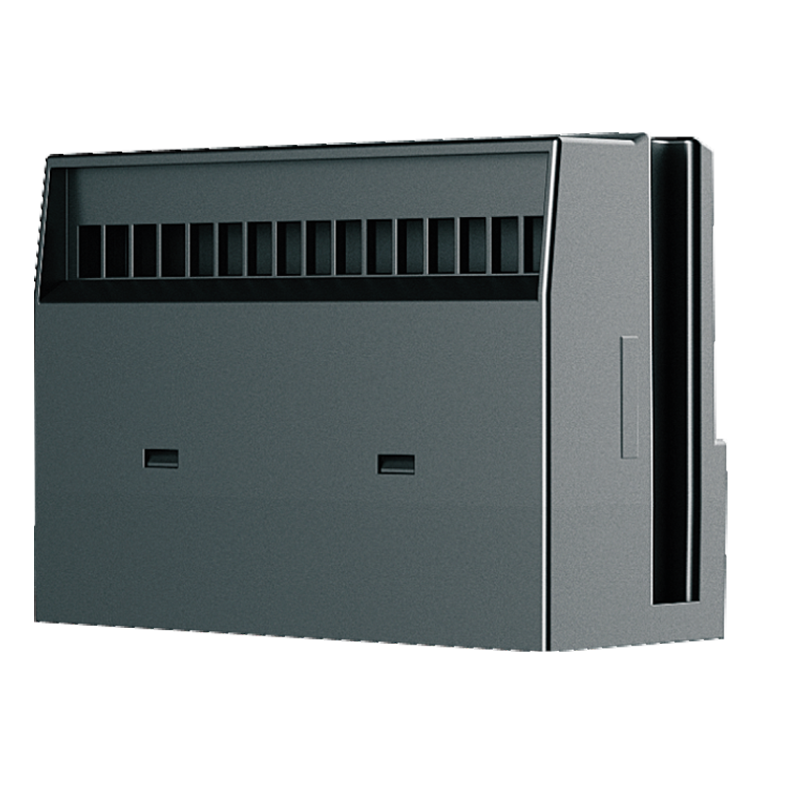

端子名称
|
端子说明 |
|---|---|
|
N
|
零线输入
|
|
A
|
A相电压输入
|
|
K1
|
1泵启动，220V输出
|
|
K2
|
2泵启动，220V输出
|
|
L+,L-
|

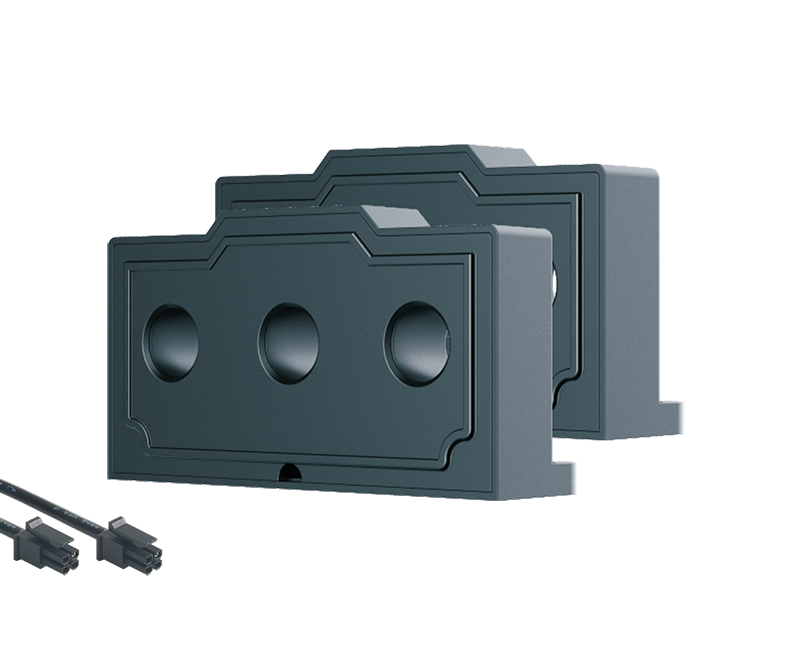

漏电互感器接入
|
|
485+,485-
|
485通讯接口
|
|
GND
|
模拟量输入端
|
|
AI1
|
4~20mA输入端1
|
|
AI2
|
4~20mA输入端2
|
|
X1
|
外部无源信号输入，具体功能根据A12参数设置
|
|
X2
|
外部无源信号输入，具体功能根据A12参数设置
|
|
X3
|
外部无源信号输入，具体功能根据A12参数设置
|
|
X4
|
外部无源信号输入，具体功能根据A12参数设置
|
|
X5
|
外部无源信号输入，具体功能根据A12参数设置
|
|
COM
|
外部无源信号输入公共端
|
|
XF1,XF2
|
消防联动，24V信号输入
|
|
Y1A,Y1B
|
自动反馈（功能可设置）
|
|
Y2A,Y2B
|
启动反馈（功能可设置）
|
|
参数编码
|
名称
|
设定范围
|
出厂值
|
备注
|
|---|---|---|---|---|
|
A00
|
密码开关
|
0:不需要密码 1:需要密码
|
0
|
解锁后5分钟不操作，锁屏
|
|
A01
|
密码设置
|
000~999
|
001
|
忘记密码请用008超级密码
|
|
A02
|
水泵功率
|
0.2kW~30kw
|
4
|
|
| A03 |
额定电流
|
1A~60A
|
7.6A
|
60A以上需要定制
|
| A04 |
空载欠流值
|
1A~60A
|
2A
|
长按菜单键学习额定电流以后
欠流功能打开：75%，60S
|
| A05 |
空载欠流时间
|
0S~20S
|
0S
|
|
| A06 |
电流系数
|
1%~200%
|
100
|
|
| A07 |
过载百分比
|
1%~500%
|
130
|
|
| A08 |
电流过载保护时间
|
1S~500S
|
15
|
|
| A09 |
电流过载保护类型
|
0:跳闸报警 1:备用只报警不跳闸
2:主泵备泵都 只报警，不跳闸
|
0
|
|
| A10 |
三相电流不平衡率
|
1%~100%
|
30
|
100表示关闭缺相保护
|
| A11 |
电流不平衡时间
|
1S~500S
|
3
|
|

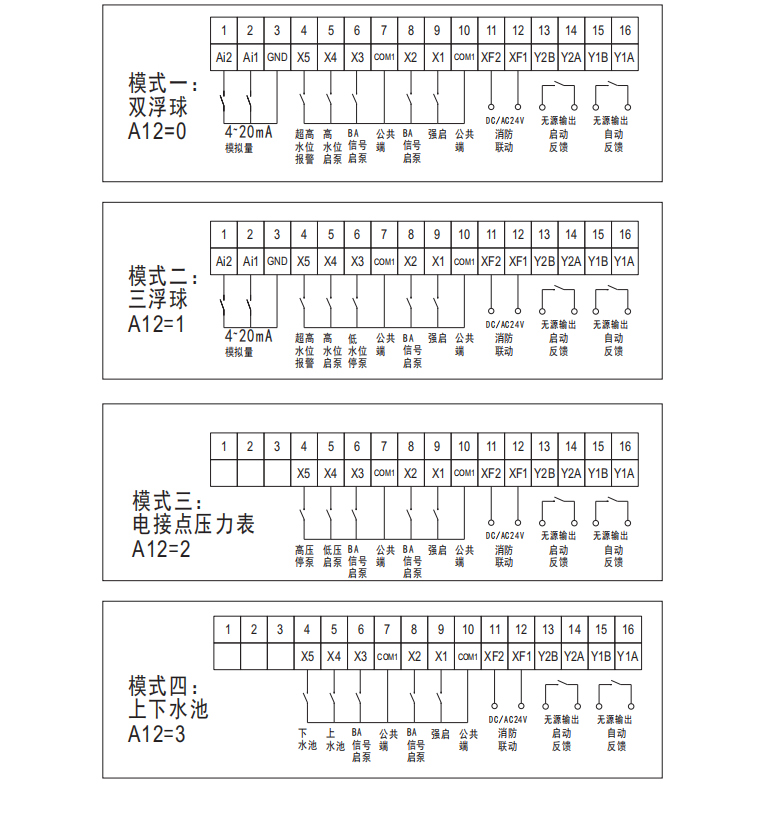

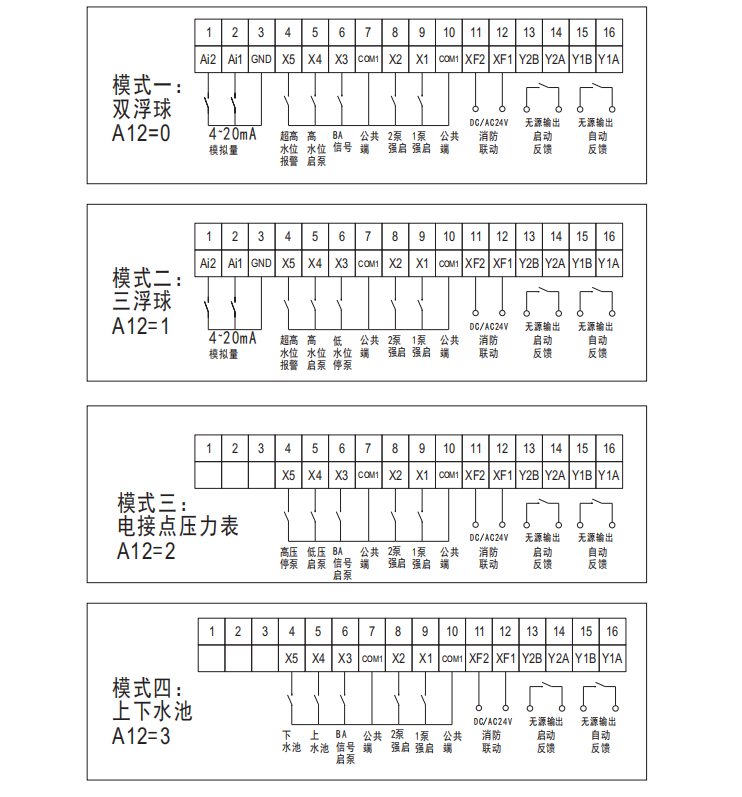

| A12 |
模式选择
|
0:排污双浮球， 1:排污三浮球模式
2:稳压模式， 3:上下水池模式
|
0
|
具体功能看图纸
|
| A13 |
电压显示系数
|
1%~500%
|
100 | |
| A14 |
过压保护值
|
380V~500V
|
460
|
|
| A15 |
过压保护时间
|
1S~60S
|
5
|
|
| A16 |
欠压保护值
|
1V~380V
|
260
|
|
| A17 |
欠压保护时间
|
1S~60S
|
5
|
|
| A18 |
模拟量1显示
|
显示00.0（米）
|
||
| A19 |
模拟量1显示
|
显示00.0（米）
|
||
| B00 |
超高水位报警声
|
0:无声 1:有声
|
1
|
超高指示闪,表示缺水,
常亮是超压
|
|
B01
|
稳压表量程
|
1.00
|
||
|
B02
|
稳压停泵压力
|
0.60
|
||
|
B03
|
稳压保持时间
|
0.10
|
||
|
B04
|
稳压启动压力
|
0.30
|
||
|
B05
|
稳压启动时间
|
3.00
|
||
|
B06
|
缺水压力
|
0.10
|
||
|
B07
|
缺水压力时间
|
0.1~10
|
10
|
|
|
B08
|
控制类型
|
0:端子控制 1:AI1模拟量控制 2:AI2模拟量控制
|
0
|
|
|
B09
|
轮换时间
|
0：关闭运行轮换 0~99,9小时
|
00.0 |
自动状态下，运行一段时间轮换
时间设置成0，
每次启泵轮换运行时无轮换功能
|
|
B10
|
轮换/选泵
|
0:轮换 1:一主二备 2：二主一备
|
0
|
自动启动一次，轮换一次
|
|
B11
|
巡检开关
|
0:关闭 1:打开
|
0 |
自动启动一次，轮换一次
|
|
B12
|
巡检时间单位
|
0:小时 1:分钟
|
0
|
|
|
B13
|
巡检周期
|
1~999
|
168
|
|
|
B14
|
巡检时间
|
1~99秒
|
10
|
|
|
B15
|
巡检间隔时间
|
0.1~30秒
|
15
|
|
| C10 |
模拟量滤波（延时）时间
|
0~90秒
|
0
|
|
|
C11
|
模拟量双泵启动声警
|
0:无声 1:有声
|
1
|
|
|
C12
|
液位类别器
|
0:4~20mA 1:0~10V 2:0~20mA
|
0
|
暂时不支持电压信号
|
|
C13
|
模拟量停泵水位高度
|
0~1米
|
0.3米
|
|
|
C14
|
模拟量启单泵水位高度
|
0~10米
|
1米
|
|
| C15 |
模拟量启双泵水位高度
|
0~10米
|
1.5米
|
|
|
C16
|
模拟量量程（米）
|
0~10米
|
3米
|
|
参数编码
|
名称
|
出厂值
|
功能描述
|
|---|---|---|---|
|
C00
|
24V信号1(XF1,XF2)
|
1 |
0.无功能
1. 启动1泵，信号来就启，信号撤设备就停，自动状态有效。
2.启动1泵，信号来就启，信号撤设备不停，自动状态有效。
3.启动1泵，信号来就启，信号撤设备就停，手自动状态均有效。
4.启动1泵，信号来就启，信号撤设备不停，手自动状态均有效。
5.启动1泵，信号来就启，信号撤设备就停，手动状态有效。
6.启动1泵，信号来就启，信号撤设备不停，手动状态有效。
7. 启动2泵，信号来就启，信号撤设备就停，自动状态有效。
8. 启动2泵，信号来就启，信号撤设备不停，自动状态有效。
9. 启动2泵，信号来就启，信号撤设备就停，手自动状态均有效。
10. 启动2泵，信号来就启，信号撤设备不停，手自动状态均有效。
11. 启动2泵，信号来就启，信号撤设备就停，手动状态有效。
12. 启动2泵，信号来就启，信号撤设备不停，手动状态有效。
13. 启动双泵，信号来就启，信号撤设备就停，自动状态有效。
14. 启动双泵，信号来就启，信号撤设备不停，自动状态有效。
15. 启动双泵，信号来就启，信号撤设备就停，手自动状态均有效。
16. 启动双泵，信号来就启，信号撤设备不停，手自动状态均有效。
17. 启动双泵，信号来就启，信号撤设备就停，手动状态有效。
18. 启动双泵，信号来就启，信号撤设备不停，手动状态有效。
19.高压停泵，脉冲信号，自动有效。
20.一泵过载信号常开型。
21.二泵过载信号常开型。
22.一泵过载信号常闭型。
23.二泵过载信号常闭型。
24.停止命令,手自动有效。
25.手自动切换，信号闭合，设备处于转到自动状态， 信号断开，设备转到手动状态。
26.闭合，设备禁止运行，断开，允许操作。（远程锁止）
|
| C01 |
无源信号2(COM,X1)
|
3 | |
| C02 |
无源信号1(COM,X2)
|
9 | |
| C03 |
无源信号2(COM,X3)
|
1 | |
| C04 |
无源信号2(COM,X4)
|
1 | |
| C05 |
无源信号2(COM,X5)
|
13 | |
| C06 | |||
| C07 | |||
| C08 | |||
| C09 | |||
| D00 |
Y1A,Y1B
|
1
|
0.无功能
1. 自动反馈
2. 手动反馈
3.1泵故障反馈
4.2泵故障反馈
5. 故障反馈
6. 联动反馈
7. 1泵启动反馈
8. 2泵启动反馈
9. 启动反馈
10. 超高水位反馈
11. 缺水反馈。
|
| D01 |
Y2A,Y2B
|
9
|
|
| D02 | |||
| D03 | |||
| D04 | |||
| D05 | |||
| D06 | |||
| D07 | |||
| D08 | |||
| D09 | |||
| D10 | |||
| D11 | |||
| D12 |
低水位报警值 郑铁版本专用
|
0.3米
|
|
| D13 |
高水位报警值 郑铁版本专用
|
1.5米
|
|
| D14 | |||
| D15 | |||
| D16 |
|
参数编码
|
名称
|
设定范围
|
出厂值
|
备注
|
|---|---|---|---|---|
|
E00
|
手动允许启双泵开关
|
0：禁止手动启双泵 1：允许
|
0
|
|
| E01 |
手动启动故障转换开关
|
0：停泵，不转备用 1：转备用
|
0
|
|
| E02 |
保留
|
|||

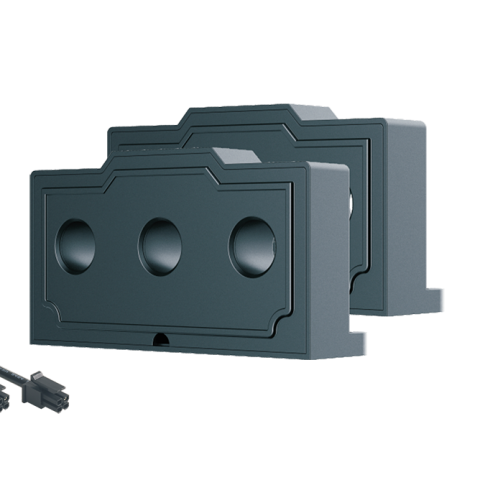

| E03 |
互感器大小选择
|
0: 60A 1: 150A 2:350A
|
0
|
需要配接相应的互感器
|
| E04 |
互感器数量选择
|
3 |
无需修改
|
|
| E05 |
外部信号显示
|
|||
| E06 |
保留
|
|||
| E07 |
缺相电压
|
0~200
|
150
|
|
| E08 |
手动自动
|
|||
| E09 |
参数锁
|
|||
| E10 |
自动返回自动状态开关
|
0：保持现有状态
其他数字：时间到返回到自动状态，
|
0
|
单位，分钟
|
| E11 |
堵转电流倍数
|
1~20倍
|
5
|
|
| E12 |
堵转时间
|
0.1~30秒
|
5
|
|
| E13 |
保留
|
0
|
||
| E14 |
恢复出厂设置
|
0:保持现有参数 1：恢复出厂设置
|
0
|
|
| E15 |
软件版本号
|
|||
| E16 |
通讯地址
|
0~247
|
1
|
|
| E17 |
波特率
|
0：1200 1：2400
2：4800 3：9600
4：19200
|
3
|
|
| E18 |
数据格式
|
0:无校验N-8-1, 1:偶校验 E-8-1
2:奇检验O-8-1,
|
0
|
|
| E19 |
漏电电流值
|
1~100mA
|
30
|
|
| E20 |
漏电跳闸选择
|
0:只报警，不跳闸 1:报警，跳闸
|
||
| E21 |
漏电保护选择
|
0~1秒
|
0.1秒
|
|
| E22 |
漏电值校准
|
|||
| E23 |
漏电电流系数
|
0%~200%
|
100%
|
|
| E24 |
运行超时报警
|
0~10小时 超过设定值报ERD故障代码
|
1.5小时 |
郑铁版本专用
|
| E25 |
物联网控制/液位控制
|
0：液位控制 1：物联网控制
|
0
|
|
| E26 |
100%
|
|||
| E27 |
|
故障代码
|
故障说明
|
故 障 排 查
|
|---|---|---|
|
Er1
|
模拟故障
|
检查互感器是否插紧，用钳型表确认电流。
|
|
Er2
|
过压故障
|
电压过高。
|
|
Er3
|
欠压故障
|
电压过低。
|
|
Er4
|
1泵过载
|
电流超过额定电流的设定百分比。
|
|
Er5
|
2泵过载
|
电流超过额定电流的设定百分比
|
|
Er6
|
1泵欠流
|
欠载，电机空转保护。
|
|
Er7
|
2泵欠流
|
欠载，电机空转保护。
|
|
Er8
|
1泵缺相
|
|
|
Er9
|
2泵缺相
|
|
|
Er-
|
1泵堵转
|
|
|
Er=
|
2泵堵转
|
|
|
ErI
|
漏电电流值
|
|
|
ErA
|
远程锁止，禁止运行
|
|
|
Erd
|
水泵连续运行超时
|
