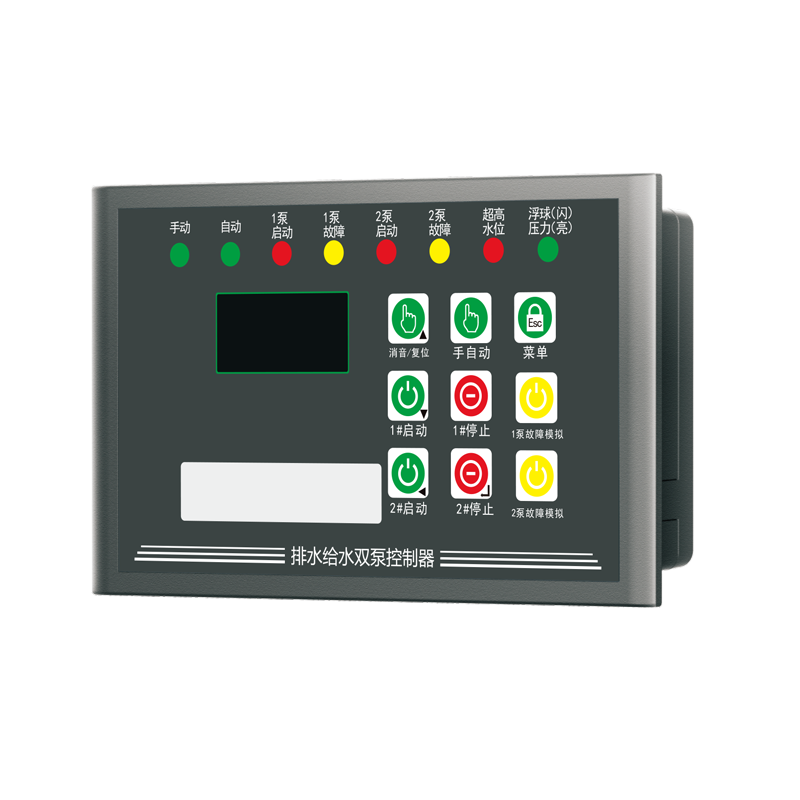

1、面板外形尺寸 : 156*94*31 mm
2、面板安装开孔尺寸：144(长)×82(高)mm
|

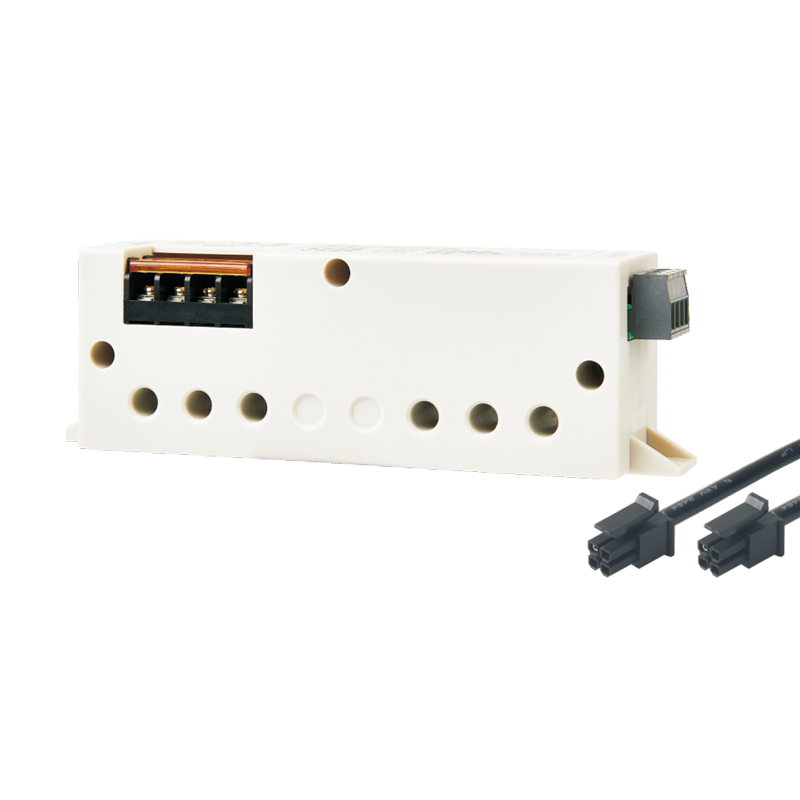

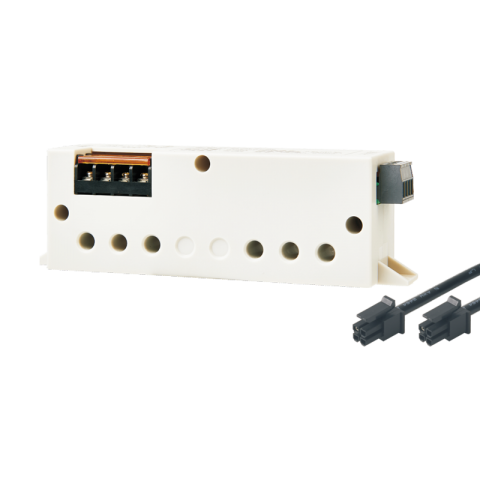

控制模块外形尺寸：164（长）×40（宽）×51（高）mm
安装尺寸：152mm ；孔径：4.5mm 底板安装
|
|

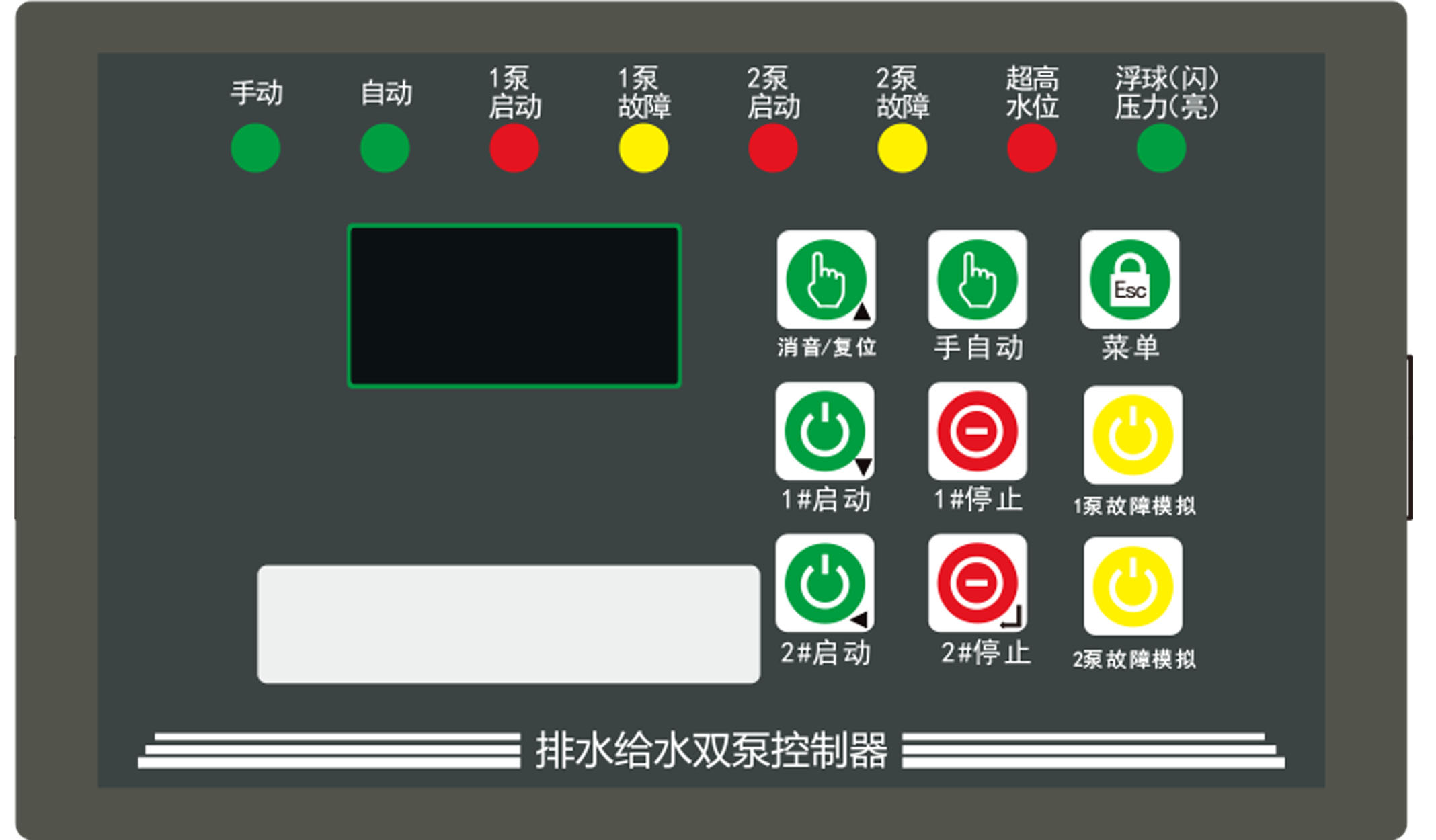

显示窗口：
1.待机状态，显示三相电压平均值。
2.启动的时候，显示三相电流平均值。
3.有故障发生的时候，显示故障代码。
4. 控制器解锁时，显示输入的密码。
|
|
端子名称
|
端子说明 |
|---|---|
| N |
零线输入
|
| A |
A相电压输入
|
| K1 |
1泵启动，220V输出
|
| K2 |
2泵启动，220V输出
|
| X1 |
外部无源信号输入，具体功能根据A12参数设置
|
| X2 |
外部无源信号输入，具体功能根据A12参数设置
|
| X3 |
外部无源信号输入，具体功能根据A12参数设置
|
| COM |
外部无源信号输入公共端
|
|
参数-A-
|
名称
|
设定范围
|
出厂值
|
备注 |
|---|---|---|---|---|
| A00 |
密码开关
|
0:不需要密码 1:需要密码
|
0
|
解锁后5分钟不操作，锁屏
|
| A01 |
密码设置
|
000~999
|
001 |
忘记密码请用008超级密码
|
| A02 |
水泵功率
|
0.2kW~30kw
|
4
|
|
| A03 |
额定电流
|
1A~80A
|
7.6A
|
|
| A04 |
空载欠流值
|
1A~80A
|
2A
|
长按菜单键学习额定电流以后
欠流功能打开：75%，60S
|
| A05 |
空载欠流时间
|
0表示不保护，0S~20S
|
0S
|
|
| A06 |
电流系数
|
1%~200%
|
100
|
|
| A07 |
过载百分比
|
1%~500%
|
130
|
|
| A08 |
电流过载保护时间
|
1S~500S
|
15
|
|
| A09 |
电流过载保护类型
|
0 :跳 闸 报 警 1 :备 用 只 报 警 不 跳 闸
2 .主 泵 备 泵 都 只 报 警 不 跳 闸
|
0 | |
| A10 |
三相电流不平衡率
|
1%~100%
|
30
|
100表示关闭缺相保护
|
| A11 |
电流不平衡时间
|
1S~500S
|
3
|
|
| A12 | 模式选择 |
0:排污双浮球， 1:排污三浮球模式
2:稳压模式， 3:上下水池模式
4:预留 5:两个单泵独立工作
|
0 |
具体功能看图纸
|
| A13 |
电压显示系数
|
1%~500%
|
100
|
|
| A14 |
过压保护值
|
380V~500V
|
460
|
|
| A15 |
过压保护时间
|
1S~60S
|
5
|
|
| A16 |
欠压保护值
|
1V~380V
|
260
|
|
| A17 |
欠压保护时间
|
1S~60S
|
5
|
|
| A18 |
三相电机/单相电机
|
0:三相电机 1:单相电机
|
0
|
|
参数编码
|
名称
|
设定范围
|
出厂值
|
备注
|
|---|---|---|---|---|
|
B00
|
超高水位报警声
|
0:无声 1:有声
|
1
|
|
|
B01
|
启动避让时间
|
1~30秒
|
7
|
电机启动期间,不检测过载
|
| B02 |
保留
|
|||
| B03 |
保留
|
|||
| B04 |
保留
|
|||
| B05 |
保留
|
|||
| B06 |
保留
|
|||
| B07 |
保留
|
|||
| B08 |
保留
|
|||
| B09 |
轮换时间
|
0：关闭运行轮换 0~99,9小时
|
00.0
|
自动状态下，运行一段时间轮换
时间设置成0，
每次启泵轮换运行时无轮换功能
|
| B10 |
轮换/选泵
|
0:轮换 1:一主二备 2：二主一备
|
0
|
自动启动一次，轮换一次
|
| B11 |
巡检开关
|
0:关闭 1:打开
|
0
|
断电重启有效
|
| B12 |
巡检时间单位
|
0:小时 1:分钟
|
0
|
|
| B13 |
巡检周期
|
1~999
|
168
|
|
| B14 |
巡检时间
|
1~99秒
|
10
|
|
| B15 |
巡检间隔时间
|
0.1~30秒
|
15
|
|
参数编码
|
名称
|
设定范围
|
出厂值
|
备注
|
|---|---|---|---|---|
|
E00
|
手动允许启双泵开关
|
0：禁止手动启双泵 1：允许
|
1
|
1.02版本
|
|
E01
|
手动启动故障转换开关
|
0：停泵，不转备用 1：转备用
|
1
|
1.02版本
|
| E02 |
保留
|
|||
| E03 |
保留
|
|||
| E04 |
互感器数量选择
|
2
|
无需修改
|
|
| E05 |
外部信号显示
|
|||
| E06 |
保留
|
|||
| E07 |
缺相电压
|
0~200V
|
150
|
|
| E08 |
手动自动
|
|||
| E09 |
参数锁
|
|||
| E10 |
自动返回自动状态开关
|
0：保持现有状态
其他数字：时间到返回到自动状态，
|
0
|
1.02版本
|
| E11 |
堵转电流倍数
|
1~20倍
|
5
|
1.02版本
|
| E13 |
堵转时间
|
0.1~30秒
|
5
|
1.02版本
|
| E14 |
保留
|
|||
| E15 |
恢复出厂设置
|
0:保持现有参数 1：恢复出厂设置
|
||
| E16 | 软件版本号 |
|
故障代码
|
故障说明
|
故 障 排 查
|
|---|---|---|
|
Er1
|
模拟故障
|
检查互感器是否插紧，用钳型表确认电流。
|
|
Er2
|
过压故障
|
电压过高。
|
|
Er3
|
欠压故障
|
电压过低。
|
|
Er4
|
1泵过载
|
电流超过额定电流的设定百分比。
|
| Er5 |
2泵过载
|
电流超过额定电流的设定百分比。
|
| Er6 |
1泵欠流
|
欠载，电机空转保护。
|
| Er7 |
2泵欠流
|
欠载，电机空转保护。
|
| Er8 |
1泵缺相
|
|
| Er9 |
2泵缺相
|
|
|
Er-
|
1泵堵转
|
|
|
Er=
|
2泵堵转
|
