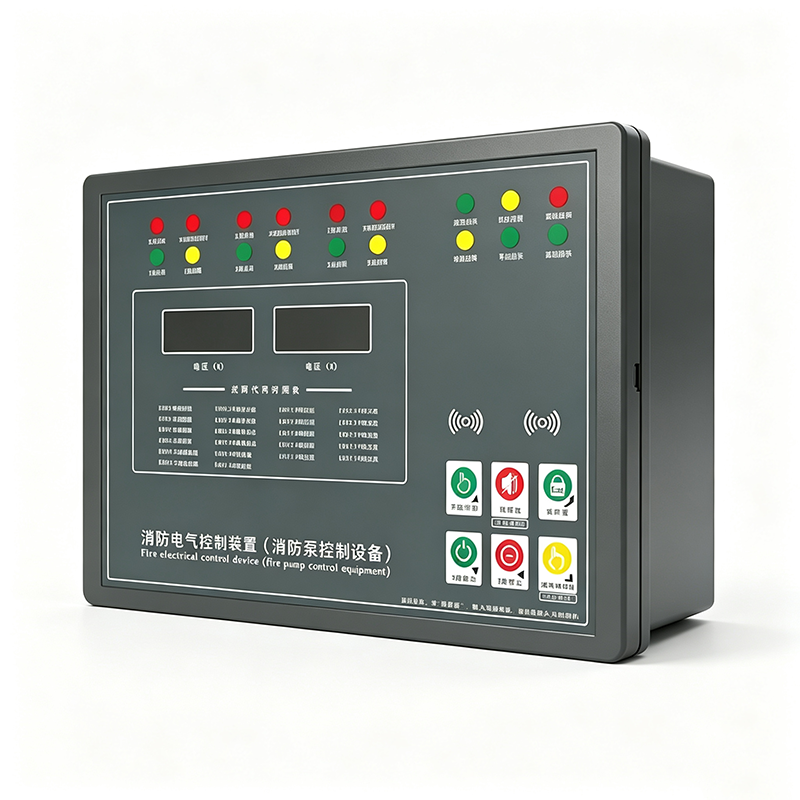

PEXF-2XP-L 消防电气控制装置（消防泵控制设备），是为满足消防泵一用一备控制设备中的逻辑运算、自动远程信号处理，接触器驱动，电压电流显示及负载故障保护切换而设计的 软启动控制柜中逻辑控制。采用显示端与控制端分开设计，方便客户接线与维护。适用于消防泵直接启动、星三角降压启动、
控制柜控制器分为自动和手动两种工作模式。在自动模式下会根据消防联动信号或者压力开关，流量开关等信号自动控制消防泵的启动和停止；并对运行数据实时进行监测运算，发生电源故障，缺水情况，直接停泵，检测到水泵过载，过流，短路，电流缺相，立即投入到备用泵运行，控制器有专门的接线端，互锁巡检柜，确保两者不会同时运行，避免设备短路。在手动模式下通过面板上的按键来控制消防泵的启停和参数设置。
 |
|
|
| 1、操作屏外形尺寸: 290×210×42mm | 2、操作屏最佳安装开孔尺寸： 271(宽)×191(高)mm |

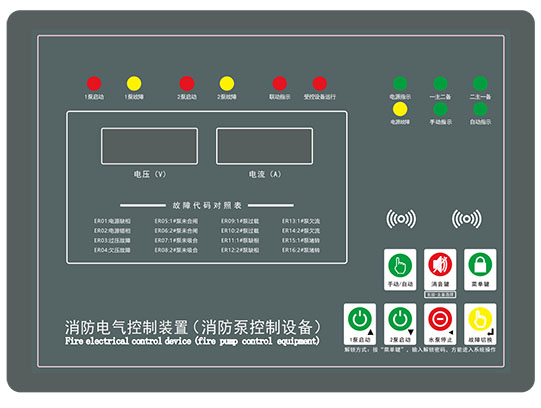

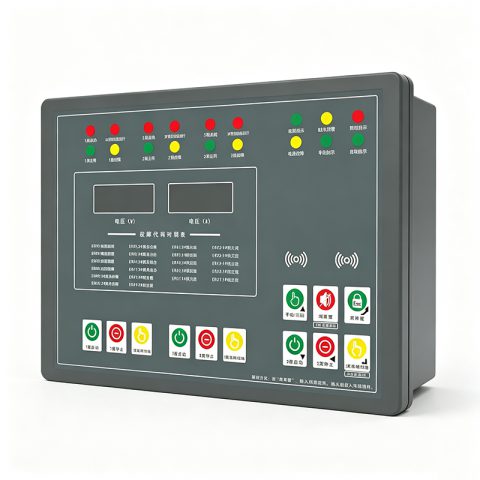

1、面板图
电压显示窗口：
1.待机状态，显示三相电压平均值。
2.有故障发生的时候，显示故障代码。故障代码含义请参照产品标牌。
3.控制器解锁时，显示输入的密码。
电流显示窗口：
1.当巡检功能开启的时候，设备在待机状态，电流显示框显示巡检倒计时时间，表示还剩多久巡检开始启动，显示内容第一个字母代表时，分，秒， H代表小时，C 代表分钟， 代表秒 ，例如 168，代表下次巡检时间
是H168小时后 ，就是一个星期。
2.当控制柜启动的时候 ，电流窗口显示三相电流平均值。
按键操作：
1.密码解锁：开机后，按菜单键，此时电压显示框会显示 0.0.0.0，在框内输入默认密码 0001 ，按“回车键解锁。
2.参数设置：按菜单键，显示参数 F0，按上翻键、下翻键、选择 F0~F4参数系列.选好之后按回车键进入该系列参数子菜单。按上翻键、下翻键选择要修改的参数，按回车键进入该参数，按上翻键、下翻键修改参数，按回车键保存，最后按菜单键返回。
3.控制器在启动状态时，不能切换设备手动自动状态 ，不能实现水泵主备转换，不能进行参数设置，也不能参数复位。
必须在待机状态下才能进行以上操作。
|
按键图标
|
按 键 功 能
|
|---|---|
 |

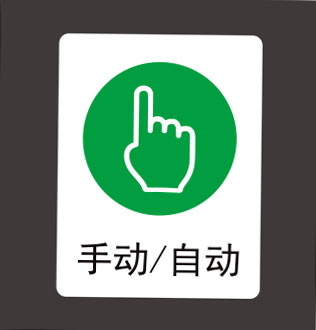

按此键切换控制器的手动/自动工作状态。
|
 |

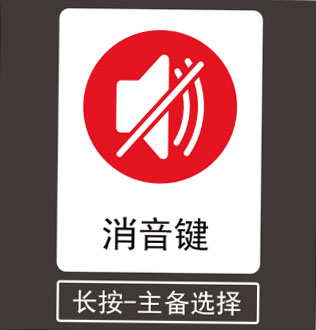

1.故障消音键：故障声警报警的时候，按此键消音。
2.主备选择键：长按此键3秒切换一主二备/二主一备。
|
 |

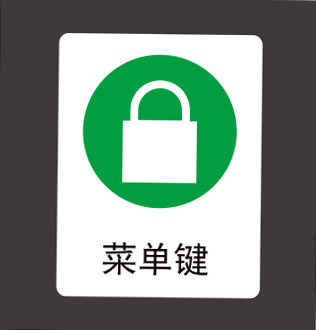

1.菜单键:待机状态下，按此键，进入密码设置界面或参数设置界面
2.返回键：在参数设置界面，后退至上一级参数，退出参数设置。
|
 |

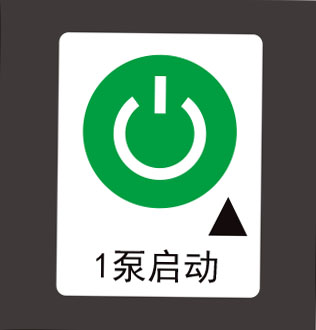

1.1泵启动键：待机状态按此键，启动一泵。
2.上翻键 ：参数设置时，按此键增加数字。
|
 |

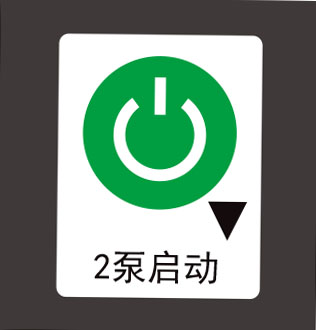

1.2泵启动键：待机状态按此键，启动一泵。
2.下翻键： 参数设置时，按此键减少数字。
|
 |

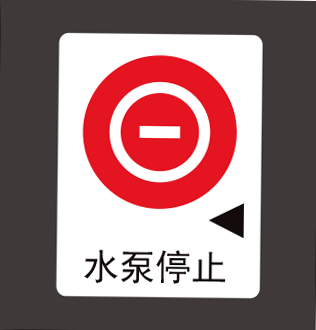

1.停止键：在启动状态时，按此键停止水泵工作
2.移位键：参数设置时，按此键光标移位。
|
 |

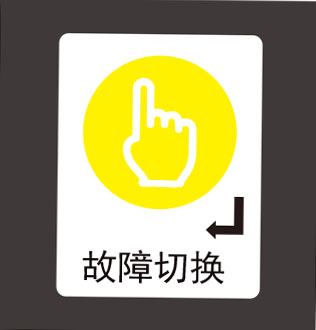

1.故障转换键：在启动状态时(外部强启除外），按此键模拟水泵故障，控制器将切换 到另一台水泵工作。
2.确认键：在参数设置时，按此键确认并保存参数。
3.复位键：停止状态时，长按此键3秒钟，将控制器故障代码清除，复位，回到开机状态。
|
|

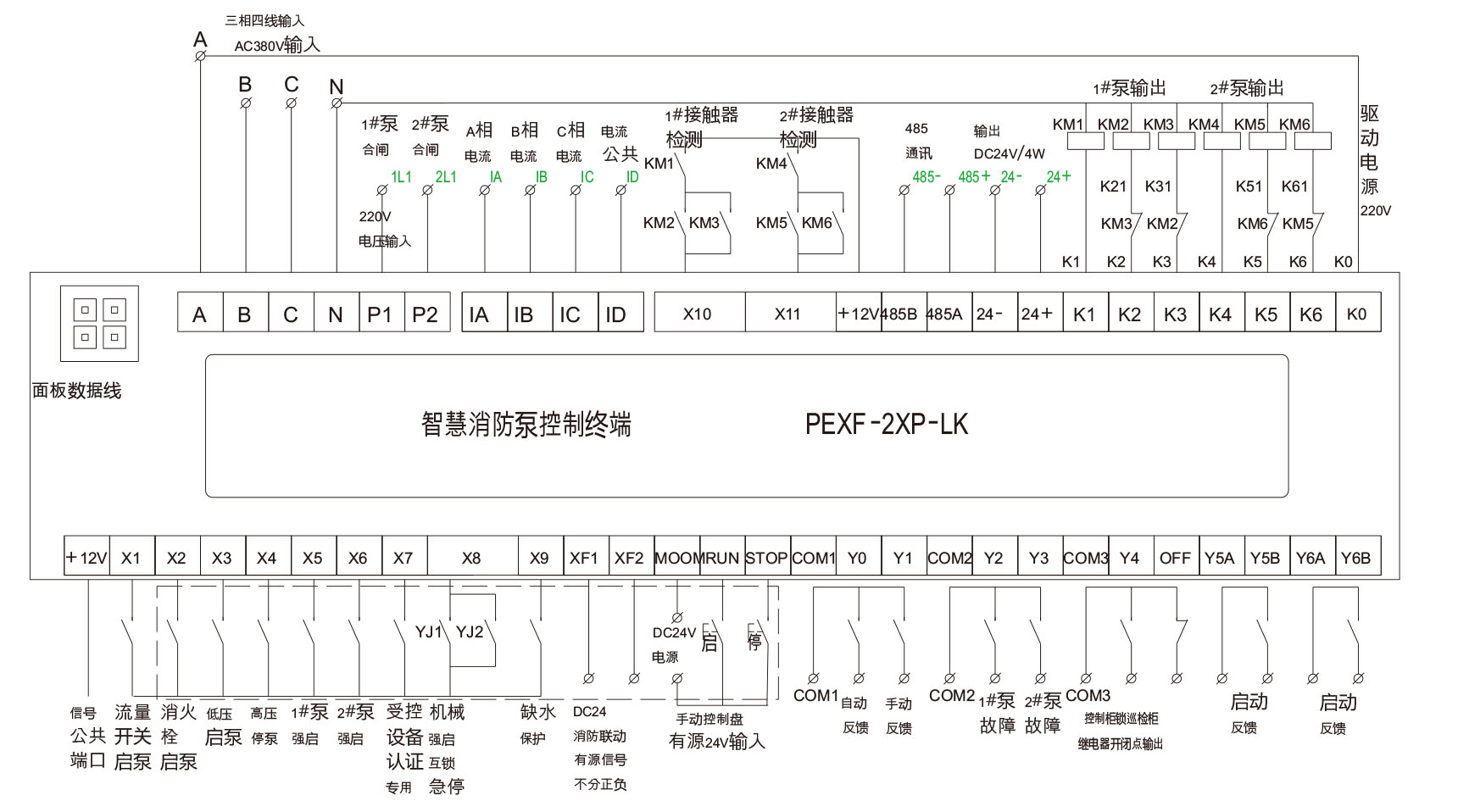

2.2.1 三相电源及断路器合闸检测
|

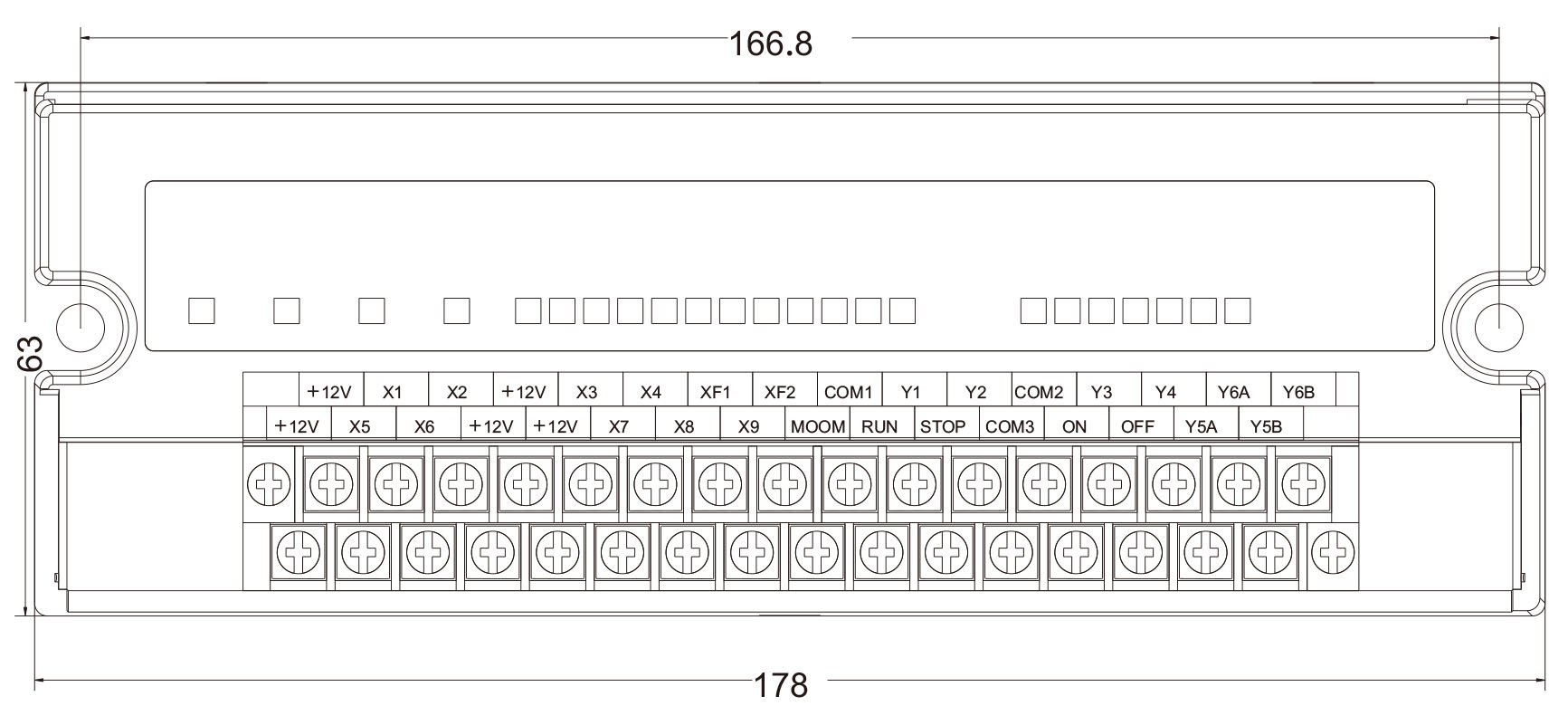

2.2.3 外部信号输入端口以及继电器反馈功能描述（出厂默认）
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2.2.2 电流检测，485通讯接口，交流接触器输出及接触器吸合检测
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
参数编码
|
名称
|
设定范围
|
出厂值
|
备注
|
|---|---|---|---|---|
|
F0.00
|
密码开关
|
0:不需要密码 1:需要密码
|
0
|
|
|
F0.01
|
密码设置
|
0000~9999
|
0001
|
|
| F0.02 |
额定功率
|
5.5kW~350kw
|
37
|
按实际多少功率直接选定 |
| F0.03 |
额定电流
|
1A~1000A
|
70
|
|
| F0.04 |
互感器变比倍数
|
1~1000
|
20 |
无需修改，指定互感比
|
| F0.05 |
电流系数
|
1%~1000%
|
100 | |
| F0.06 |
电流过载百分比
|
1%~500%
|
130 | |
| F0.07 |
电流过载保护时间
|
1S~500S
|
15 | |
| F0.08 |
电流过载保护类型
|
0:跳闸报警 1:备用只报警不跳闸
|
1 | |
| F0.09 |
三相电流不平衡率
|
1%~100%
|
30 |
100表示关闭缺相保护
|
| F0.10 |
三相电压相序检测
|
0:不检测 1:ABC 2:ACB
|
0 | |
| F0.11 |
电压显示系数
|
1%~500%
|
100 | |
| F0.12 |
过压保护值
|
380V~500V
|
460 | |
| F0.13 |
过压保护时间
|
1S~60S
|
5 | |
| F0.14 |
欠压保护值
|
1V~380V
|
260 | |
| F0.15 |
欠压保护时间
|
1S~60S
|
5 | |
| F0.16 |
负载类型选择
|
0:阻性负载, 1:感性负载
|
1 |
阻性电流=0.8倍感性电流
|
| F0.17 |
预留
|
|||
| F0.18 |
预留
|
|||
|
F1.00
|
断路器合闸检测
|
0:不检测, 1:检测
|
1 | |
| F1.01 |
接触器吸合检测
|
0:不检测, 1:检测
|
1 | |
| F1.02 |
保留
|
|||
| F1.03 |
缺水保护时间
|
1S~500S
|
1 | |
| F1.04 |
启动方式
|
0:直启，软起，星三角 1:自耦
|
0 | |
| F1.05 |
启动过流倍数
|
001倍~010倍
|
5 | |
| F1.06 |
启动过流时间
|
001S~030S
|
3.0
|
|
| F1.07 |
启动(星转角）时间
|
001S~030S
|
5
|
|
| F1.08 |
星角避让时间
|
0.01S~2S
|
0.2 | |
| F1.09 |
故障转化延时时间
|
001S~030S
|
3 | |
|
F1.10
|
启动信号延时
|
0.1S~60S
|
1 |
系统默认只有外部信号有延时， 要实现手动启动也延时，请打开
F4.03参数开关
|
| F1.11 |
预留
|
|||
| F1.12 |
自动巡检开关
|
0：巡检关闭 1：巡检开启
|
0 | |
| F1.13 |
自动巡检单位
|
0：小时 1：分
|
0 | |
| F1.14 |
自动巡检周期
|
001~720
|
168 |
168小时等于一周的时间
|
| F1.15 |
巡检运行时间
|
001S~120S
|
10 | |
| F1.16 |
预留
|
|||
| F1.17 |
预留
|
|||
| F1.18 |
预留
|
|
参数编码
|
名称
|
出厂值
|
功能描述
|
|---|---|---|---|
|
F2.00
|
无源信号X1
|
1 |
0.无功能
1.启动命令，自动有效，持续信号，信号来就启，信号停就停。
2.启动命令，手自动均有效，持续信号，信号来就启，信号停就停。
3.启动命令，自动状态下有效，点动信号，信号来就启，直到停止信号来。
4.启动命令，手自动状态均有效，点动信号，信号来就启，直到停止信号来。
5.停止命令，自动状态下有效，点动信号。
6.停止命令，手自动状态均有效，点动信号。
7.外部急停信号，常闭点。常用于机械强启互锁。
8.外部急停信号，常开点。常用于机械强启互锁。
9.受控设备启动信号（水流开关），认证专用，平时请忽略。
10.缺水保护，报警跳闸。
11.缺水保护，只报警，不跳闸。
12.1#泵交流接触器吸合检测。
13.2#泵交流接触器吸合检测。
14.1#泵强启，手自动均有效，持续信号，信号来就启，信号停就停。
15.2#泵强启，手自动均有效，持续信号，信号来就启，信号停就停。
16.1#泵强启，手自动均有效，点动信号，信号来就启，只能面板按键停止。
17.2#泵强启，手自动均有效，点动信号，信号来就启，只能面板按键停止。
18.1泵全压强制启动，星三角直接角型启动，自耦直接全压启动。
19.2泵全压强制启动，星三角直接角型启动，自耦直接全压启动。
20.外部信号切换手自动，给下信号变手动，再给下信号变自动，无限循环。
21.主备转换，给下变二用一备，，再给下信号变一用二备，无限循环。
22.1泵热继常闭输入。
23.2泵热继常闭输入。
24.1泵热继常开输入。
25.2泵热继常开输入。
|
| F2.01 | 无源信号X2 | 1 | |
| F2.02 | 无源信号X3 | 3 | |
| F2.03 | 无源信号X4 | 5 | |
| F2.04 | 无源信号X5 | 14 | |
| F2.05 | 无源信号X6 | 15 | |
| F2.06 | 无源信号X7 | 9 | |
| F2.07 | 无源信号X8 | 8 | |
| F2.08 | 无源信号X9 | 10 | |
| F2.09 |
有源信号1(XF1,XF2)
|
1 | |
| F2.10 |
有源信号2(RUN)
|
4 | |
| F2.11 |
有源信号3(STOP)
|
6 | |
| F2.12 |
无源信号X10
|
12 | |
| F2.13 |
无源信号X11
|
13 | |
| F2.14 |
A相 AC220V
|
14 | |
| F2.15 |
B相 AC220V
|
15 | |
|
F3.00
|
COM1,ON,OFF
|
1 |
0.无功能
1.控制柜锁巡检柜，控制柜启动前先动作，常开变常闭，常闭变常开。
2.自动反馈。
3.手动反馈。
4.受控设备启动反馈。
5.1#泵运行反馈。
6.2#泵运行反馈。
7.1#泵故障反馈。
8.2#泵故障反馈。
9.消防联动反馈。
10.手动控制盘反馈。
11.运行反馈。
12. 1#泵运行故障输出
14.总故障反馈
13.2#泵运行故障输出
|
| F3.01 |
Y1
|
2 | |
| F3.02 |
Y2
|
3 | |
| F3.03 | Y3 | 7 | |
| F3.04 | Y4 | 8 | |
| F3.05 | Y5 | 11 | |
| F3.06 | Y6 | 11 | |
| F3.07 |
预留
|
||
| F3.08 |
预留
|
||
| F3.09 |
预留
|
通讯设置：
|
参数编码
|
名 称
|
设定范围
|
出厂值
|
备注
|
|---|---|---|---|---|
|
F3.13
|
通讯地址
|
0~247
|
1 | |
|
F3.14
|
波特率
|
0：1200 1：2400
2：4800 3：9600
4：19200
|
3 | |
|
F3.15
|
数据格式
|
0:无校验N-8-1, 1:偶校验 E-1-2
2:奇检验O-8-1, 3:无校验N-7-2
|
0 |
高级参数：
|
参数编码
|
名 称
|
设定范围
|
出厂值
|
备注
|
|---|---|---|---|---|
|
F4.00
|
欠流值
|
0%~100%
|
0
|
0代表关闭欠流检测
|
| F4.01 |
电流检测几相选择
|
根据设备安装的互感器数量， 选择检测1相~3相电流
|
3
|
选择检测单相或两相电流时， 系统自动关闭缺相保护
|
| F4.02 |
外部信号显示 开关
|
0:不显示 1:显示 2.带声警
|
0 | |
| F4.03 |
手动启动信号延时开关，需要先打开F4.06开关
|
0:不延时 1:延时
|
0 |
延时时间等于F1.10参数
|
| F4.04 |
缺相电压检测值
|
60V~200V
|
0 | |
| F4.05 |
故障模拟类别
|
0：故障光警闪一下
1：持续声光警且反馈
|
0 | |
| F4.06 |
允许修改F2, F3、F4.03,
F4.05参数 开关
|
0:允许修改 1:禁止修改
|
1 |
防止非专业人员误操作
|
| F4.07 |
手动启动权限
|
0：手自动有效，1：手动有效
|
0 | |
| F4.08 |
恢复出厂设置
|
0:保持现有设置 1:恢复出厂设置
|
0 |
参数改乱以后，恢复出厂设置
|
| F4.09 |
查看软件版本
|
|||
| F4.18 |
控制器取电类别
|
00:380V供电 11:220V供电
|
|
故障代码
|
故障说明
|
故 障 排 查
|
|---|---|---|
|
ER01
|
电源缺相
|
检查控制器三相4四线端口，电压是否正常。
|
| ER02 |
电源错相
|
调换控制器BC两根火线位置，或在参数设置F0.10里修改参数。
|
| ER03 |
过压故障
|
用万用表确认显示电压跟实际是否相符，检查参数设置F0.12。
|
| ER04 |
欠压故障
|
用万用表确认显示电压跟实际是否相符，检查参数设置F0.14。
|
| ER05 |
1泵断路器未合闸
|
检查1#断路器合闸情况;用万用表确认P1端口有没有220V电压。
无电压请检查线路，有电压还报故障，控制器有问题。
|
| ER06 |
2泵断路器未合闸
|
检查2#断路器合闸情况;用万用表确认P2端口有没有220V电压。
无电压请检查线路，有电压还报故障，控制器有问题。
|
| ER07 |
1泵接触器未吸合
|
查看接触器吸合情况，用万用表确认X10端口跟+12V端口有没有
电压。有电压表示没有信号，没电压表示有信号。
|
| ER08 |
2泵接触器未吸合
|
查看接触器吸合情况，用万用表确认X11端口跟+12V端口有没有
电压。有电压表示没有信号，没电压表示有信号。
|
| ER09 |
1泵过载
|
查看设置功率，互感器变比，过载百分比这几个参数值，用万用表确认实际值与显示值，将消防泵出水阀门只开1/3大。
|
| ER10 |
2泵过载
|
查看设置功率，互感器变比，过载百分比这几个参数值，用万用 表确认实际值与显示值，将消防泵出水阀门只开1/3大。
|
|
ER11 ER12 |
1泵电流缺相
2泵电流缺相
|
三相电流不平衡能或缺相：
1.检查三相不平衡参数值（F0.09);
2.检查互感器接线是否正确，松动;
3一个水泵一个互感器的接法，请将缺相保护关闭（F0.09=100%)
|
|
ER13 ER14 |
1泵电流欠流
2泵电流欠流
|
查看欠流参数设置值F4.00,把欠流值设置在合适的范围。
F4.00=0，表示关闭欠流保护功能。
|
|
ER15 ER16 |
1泵堵转
2泵堵转
|
电机电流在3秒时间内，连续大于5倍额定电流，请检查电机。
|
| ER17 |
1泵模拟故障
|
|
| ER18 |
2泵模拟故障
|
